如何把沉降觀測點布設圖導入建筑變形分析系統

首先我們應該了解一下導入的好處：第一、可以計算沉降差，與規范值比較看是否超限。第二、可以生成等變形曲線圖，變形展開圖等，更有利于我們對數據進行分析。

步驟如下

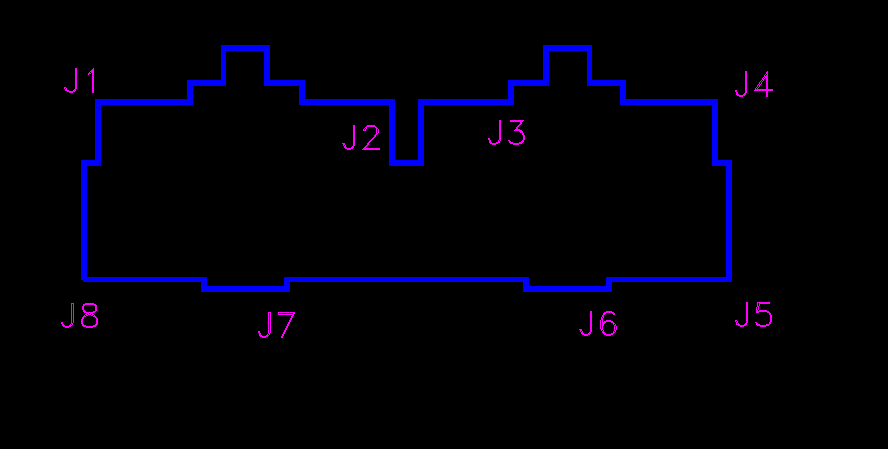

第一步，準備好沉降觀測點布置完成的圖，將外輪廓線進行閉合，可以使用pedit編輯命令進行閉合，然后在各點位置寫好編號。

第二步，將需要的輪廓線和點號復制出來，保存為DXF格式的cad文件。

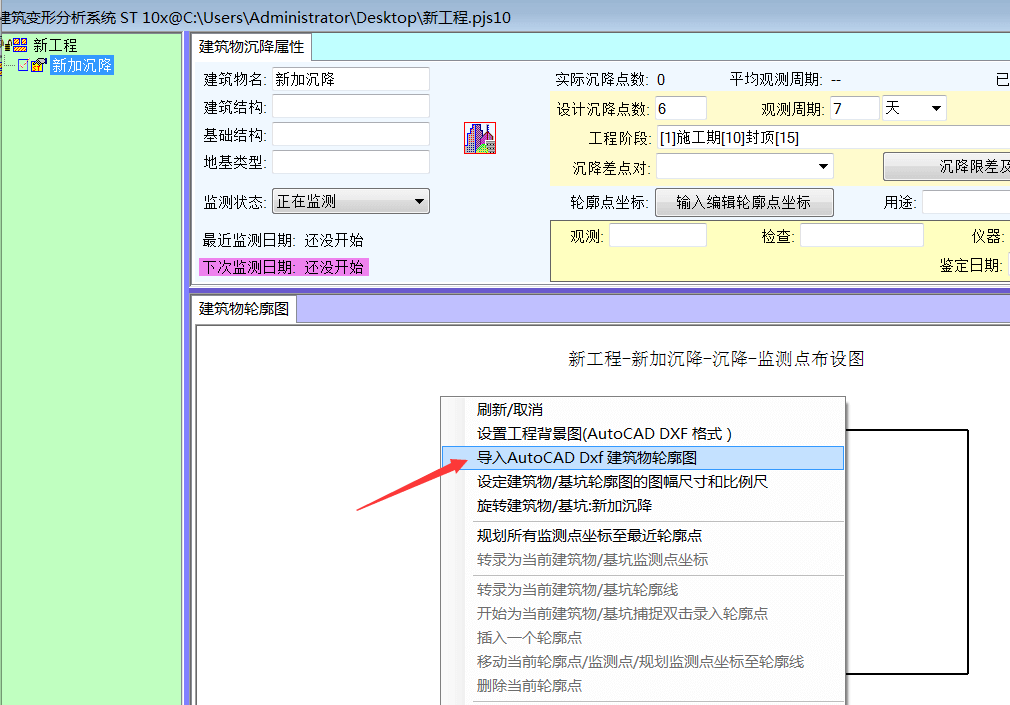

第三步，打開建筑變形分析系統，建好工程文件以后，右鍵建筑物輪廓圖空白處，選擇導入AUTOCAD DXF 建筑物輪廓圖。

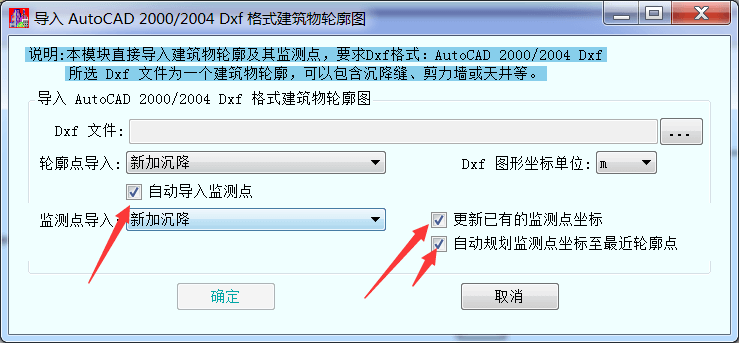

第四步，打開以后選擇，自動導入監測點，更新已有的監測點坐標和自動規劃監測點坐標至最近輪廓點都要打上√。

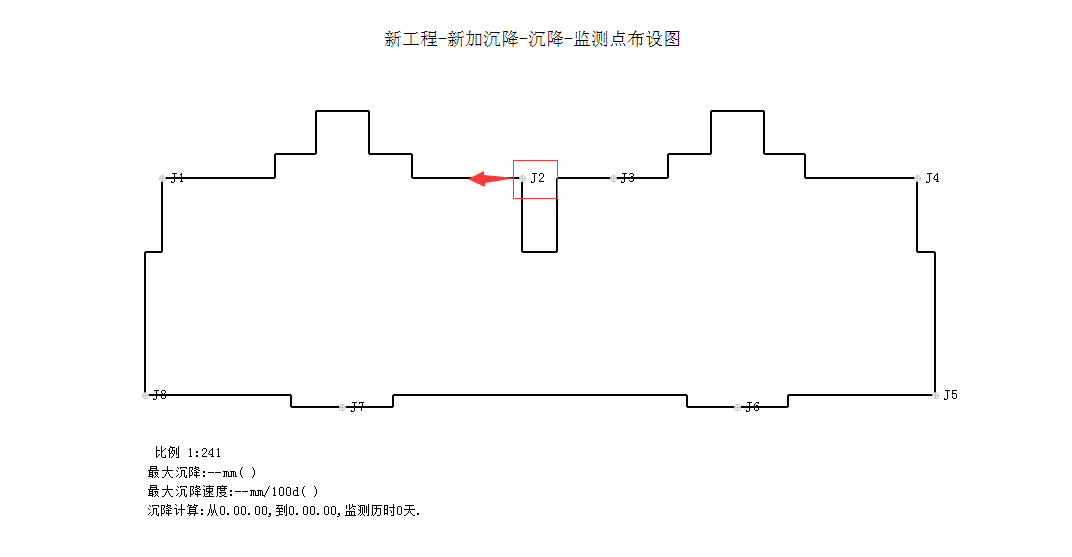

第五步，導入的圖紙如下圖所示，有些點不符合我們的要求，必須要調整一下。

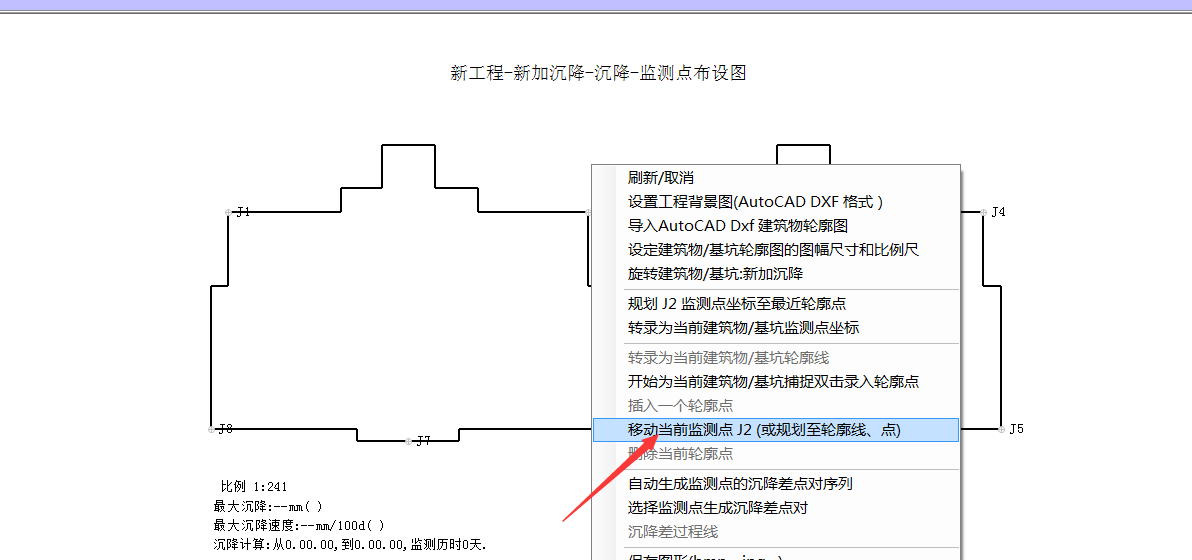

第六步，選中不準確的點位點號位置，直至出現藍色十字光標，右擊鼠標，選擇移動當前輪廓點。

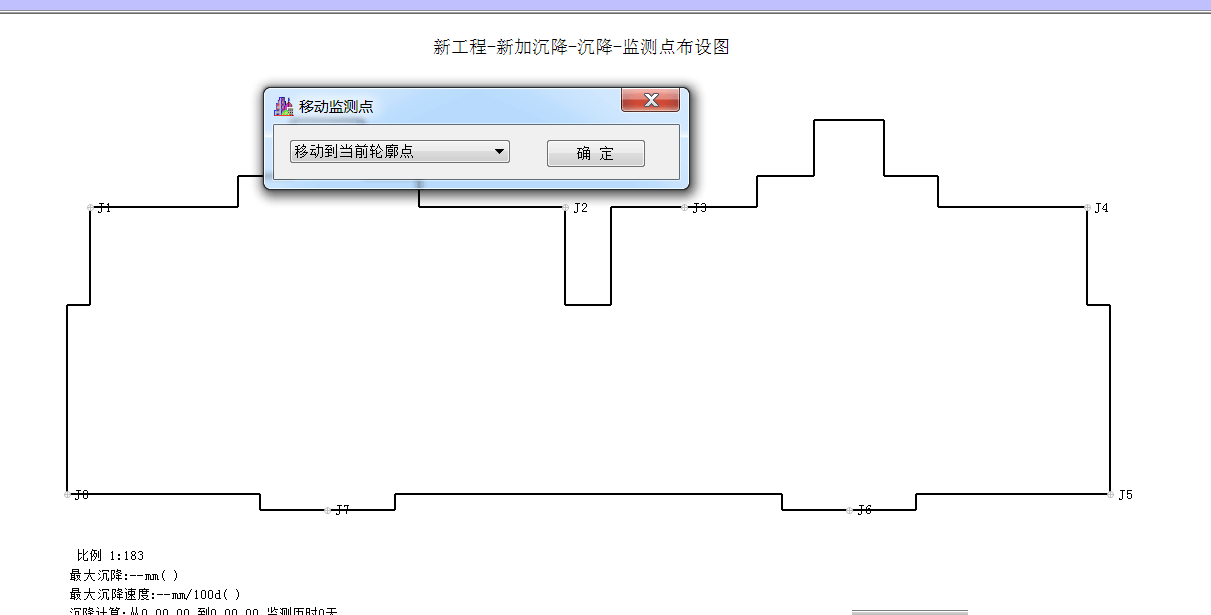

第七步，選擇要移動的位置，出現藍色十字光標以后，雙擊左鍵，出現移動到當前輪廓點，點擊確定按鈕。

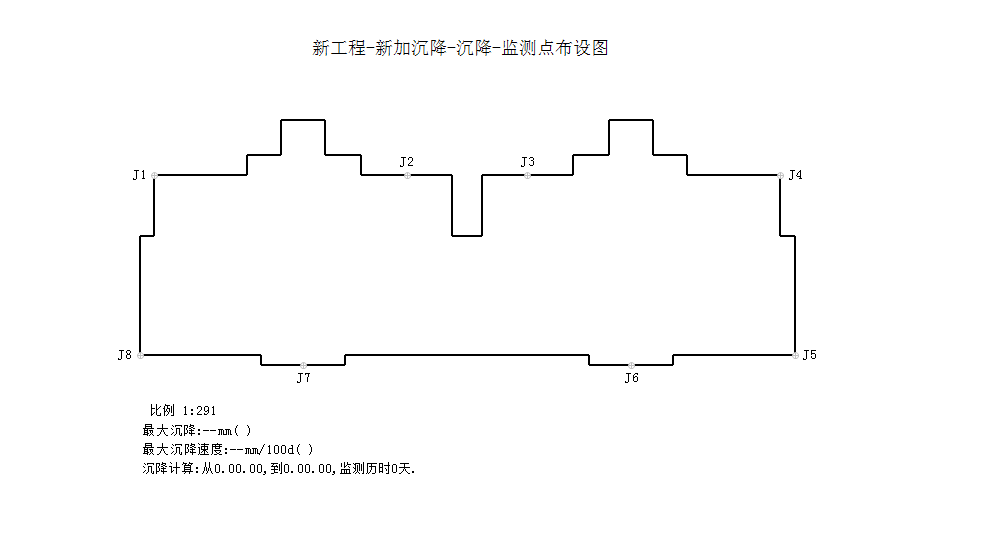

第八步，完成最終的輪廓圖，如下圖所示。
