建筑物沉降觀測曲線圖異常如何處理

在監測資料整理中，應根據所監測內容和觀測數據及時進行分析，畫出相應的過程曲線圖及趨勢圖等，由圖可以直觀地了解和分析觀測值的變化情況，分析各監測點的變化規律和趨勢，從而判斷監測數據有無異常值。

在建筑物沉降觀測中常常要進行沉降觀測，可能出現沉降觀測曲線在首次觀測后即發生曲線回升、曲線在中間某點突然回升、曲線自某點起漸漸回升和曲線的波浪起伏等現象，對此進行了詳細的分析與總結，現引用如下：

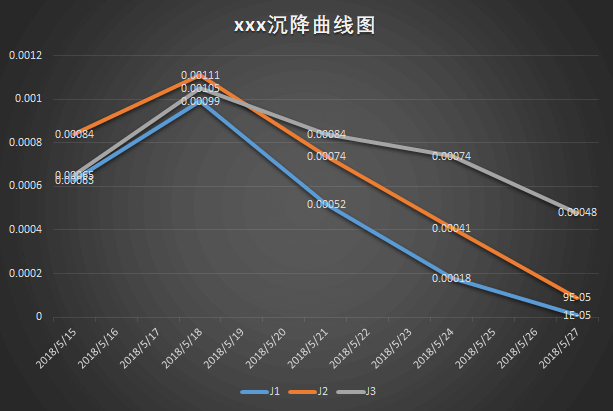

(1)曲線在首次觀測后即發生回升現象。

在第二次觀測時即發現曲線上升，至第三次后曲線又逐漸下降。發生此種現象，一般都是由于首次觀測成果存在較大誤差所引起的。此時，如前兩次觀測周期較短，可將第一次觀測成果作廢，而采用第二次觀測成果作為首測成果。因此，為避免發生此類現象，建議首次觀測應適當提高測量精度，認真施測，或進行兩次或多次觀測，以資比較，確保首次觀測成果可靠。

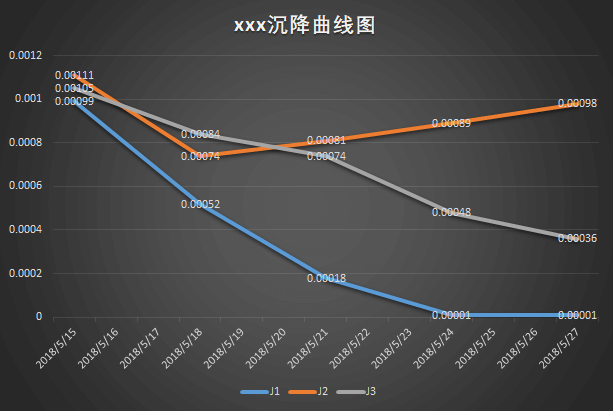

(2)曲線在中間某點突然回升。

發生此種現象的原因，多半是水準基點或沉降觀測點被碰，如水準基點被壓低，或沉降觀測點被撬高，此時，應仔細檢査水準基點和沉降觀測點的外形有無損傷。如果眾多沉降觀測點出現此種現象，則水準基點被壓低的可能性很大，此時可改用其他水準點作為水準基點來繼續觀測，并再埋設新水準點，以保證水準點個數不少于3個;如果只有一個沉降觀測點出現此種現象，則多半是該點被撬高（如果采用隱蔽式沉降觀測點，則不會發生此現象），如觀測點被撬后已活動，則需另行埋設新點，若點位尚牢固，則可繼續使用，對于該點沉降量的計算，則應進行合理處理。

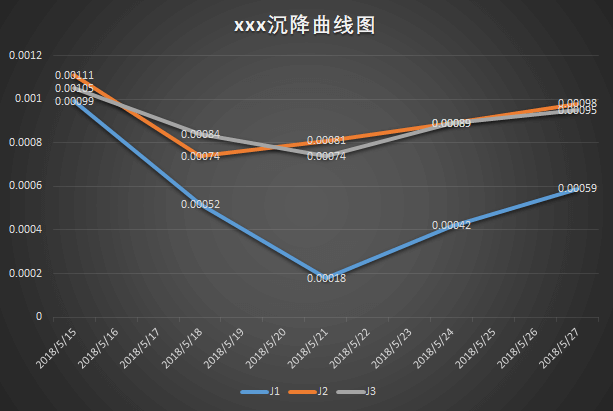

(3)曲線自某點起漸漸回升。

產生此種現象一般是由于水準基點下沉所致，此時，應根據水準點之間的高差來判斷出最穩定的水準點，以此作為新水準基點，將原來下沉的水準基點廢除。另外，埋在裙樓上的沉降觀測點，由于受主樓的影響，有可能會出現屬于正常的漸漸回升的現象。

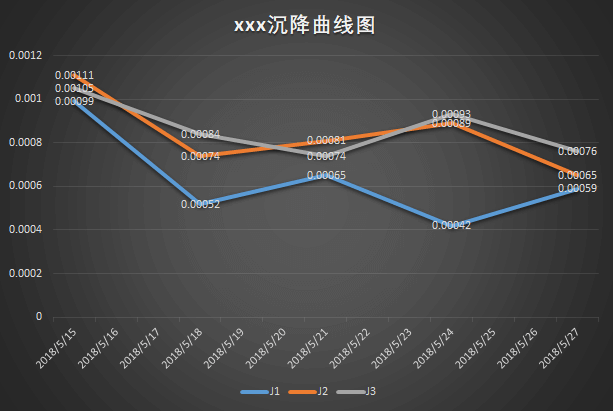

(4)曲線的波浪起伏現象。

曲線在后期呈現微小波浪起伏現象，一般是由測量誤差所造成的，曲線在前期波浪起伏之所以不突出，是因?yàn)橄鲁链笥跍y量誤差；但到后期，由于建筑物下沉極微或已接近穩定，因此在曲線上就出現測量誤差比較突出的現象，此時，可將波浪航線改成水平線，后期測量宜提高測精度等級，并適當?shù)匮娱L觀測的間隔時間。
