基坑變形監測基點及工作基點布設

(1)建立基坑變形監測平面控制網，基本上為小型、專用、高精度變形控制網，這是與測量控制網的區別。

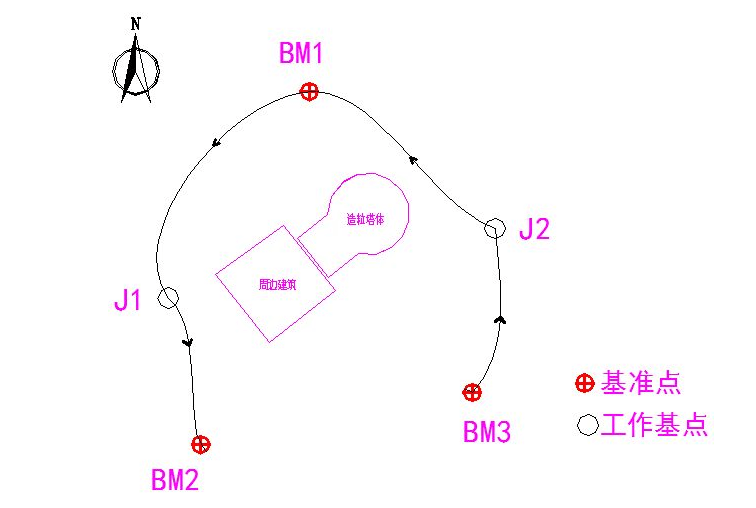

(2)變形控制網由三種點（基準點、工作基點、變形監測點）、兩種等級（首級、次級）組成。

(3)基準點埋設

1)基準點布設原則：基準點是沉降觀測起始數據的基本控制點，應埋設于車輛、行人少，通視且便于保存、便于觀測之處。基準點采用雙金屬管套標，構成直伸或等邊三角形狀，埋深約1.5m。基準點應避開規劃道路和地下管線等用地范圍，距待測建筑群150m左右，點間距約30m，具體位置應根據實地條件確定。在中心標志點頂部磨成球面形，中鑲嵌直徑1mm銅芯，銅芯面上有“+”宇對中標志，露出混凝土面約1?2cm(此類基準點可作為水準基點，也可作為導線基點，埋設方法如圖所示）。待其穩定后根據國家城市水準點，測設一、二等附合水準路線，從而測得高程，組成該工程沉降觀測的基準點。每隔一定的時間須對基準點進行復測。

2)基準網為獨立、高精度控制網，基準點數目不應少于3個。

3)基準點也可以選擇國家控制網，還可以在建筑物上安裝基準點，建筑物上布設的基準點采用鉆具成孔方式進行埋設，埋設步驟如下：

①使用電動鉆具在選定建筑物部位鉆直徑65mm、深度約122cm的孔洞；

②清除孔洞內渣質，注人適量淸水；

③向孔洞內注人適量攪拌均勻的錨固劑；

④放入觀測點標志；

⑤使用錨固劑回填標志與孔洞之間的空隙；

⑥養護15d以上。

4)基準點選擇完成后，需至少經過3次復測，確認髙程基準點處于穩定狀態時，方可使用。基準網按《工程測量規范》GB50026—2007二等垂直位移監測網技術要求施測，主要技術指標為往返較差及環線閉合差應在士0.3√n mm(/I為測站數）以內，每站高差中誤差在±0.15mm之內。

5)基準點如在北方地區埋設時，應埋設于凍土層以下位置。在我們實際操作過程中經常發現一個問題，就是所有監測點全部在上升，這在冬季進行監測時常有發生，尤其是下雪后的融雪過程中經常有這種事件發生。這樣就必須檢査基準點的穩定性。

(4)基準點的保護

基準點是監測工作必不可少的測量標志，只有長期保存，才能保證沉降觀測數據的連續性和正確性。因此，除在選點時格外注意其地點的合理性之外，尚需加以認真保護。

(5)工作基點布置原則

工作基準點布設于便于觀測監測點的相對穩定且易于保存的區域，另外，工作基點布設時需考慮方便引測高程基準點。可根據工程實際需要，在場地附近距離基坑2?4倍開挖深度以外布設3個工作基準點。

工作基點及測點埋設方法：

工作基點采用人工開挖或鉆具成孔的方式進行埋設。地面工作基點埋設步驟如下：①土質地表使用洛陽鏟，硬質地表使用直徑80mm的工程鉆具，開挖直徑約80mm,深度大于3m孔洞；②夯實孔洞底部；③清除渣土，向孔洞內部注人適撤清水養護；④灌注強度等級不低于C20的混凝土，并使用振動機具使之灌注密實，混凝上頂面距地表距離保持在5cm左右；⑤在孔中心置人長度不小于300cm的鋼筋標志，餺出混凝土面約1?2cm;⑥上部加裝鋼制保護蓋；⑦養護I5d以上。地表工作基點埋設形式如圖所示。

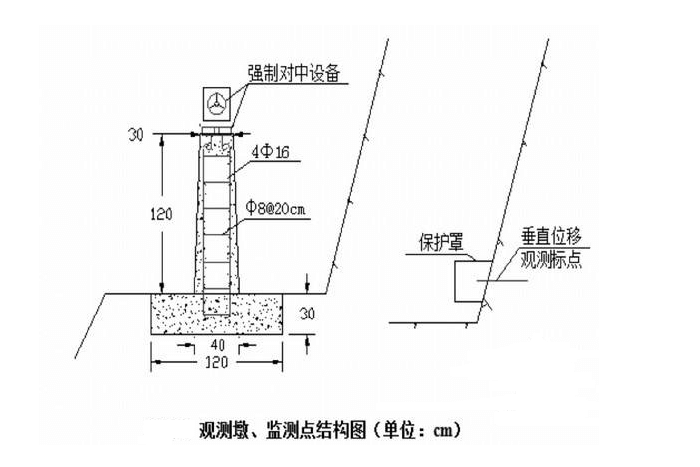

現場水平位移監測控制點時，現場監測工作基點采用強制對中的水泥觀測墩，頂面長寬各0.4m，地下部分埋深大于1.2m，地面部分高1.2m，如下圖所示。
