樁頂水平位移監測點埋設及測量方法

(1)樁頂水平位移監測點埋設

1)觀測點根據工程特點在基坑四周圍護結構樁頂上設置，埋設時先在冠梁或圍護墻的頂部用沖擊鉆鉆出深約10cm的孔，再把強制歸心監測標志放人孔內，縫隙用錨固劑填充。

2)測點應盡量布設在基坑圈梁、圍護樁的頂部等較為固定的地方，以設置方便，不易損壞，且能真實反映基坑圍護結構樁頂部的側向變形為原則。

3)測點標志埋設時應注意保證與測點間的通視，保證強制對中標志頂面的平整。

4)測點沿基坑長邊每20m布置1個監測點，在主體基坑短邊中點布設1個監測點。

5)當遇有擋土墻的基坑工程時，必須在擋土墻與冠梁或圍護墻相測點。

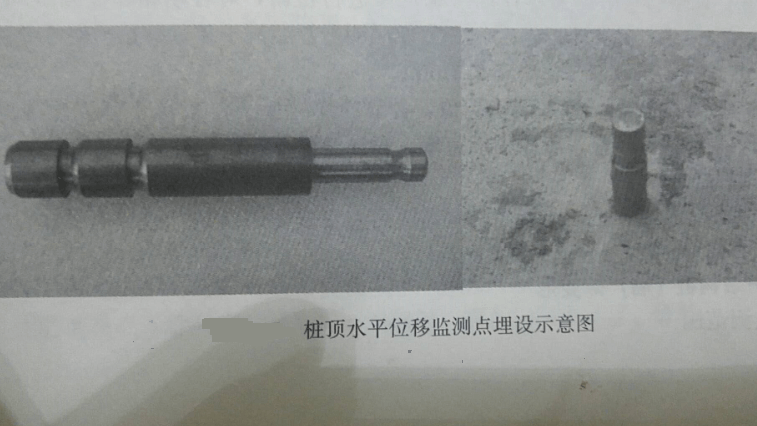

6)測點埋設完畢后，應進行必要的保護、防銹處理，并作明顯標記，埋設形式如圖所示。

(2)監測方法及數據采集

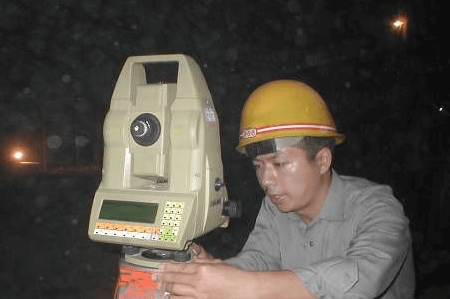

1)圍護結構樁頂水平位移監測點觀測，根據現場條件采用小角法，使用LeicaTCA1800全站儀進行觀測。如何求取測點位移請參照教你如何快速計算水平位移，控制網及監測點均按工程測量規范二等水平位移監測網技術要求進行。

2)觀測注意事項：①對使用的全站儀、覘牌應在項目開始前和結束后進行檢驗，項目進行中也應定期進行檢驗，尤其是照準部水準管及電子氣泡補償?shù)臋z驗與校正；②為保證觀測精度要求，觀測應做到三固定，即固定人員、固定儀器、固定測站；③儀器、覘牌應安置穩固嚴格、對中整平；④在目標成像清晰穩定的條件下進行觀測；⑤儀器溫度與外界溫度一致時才能開始觀測；⑥應盡量避免受外界干擾影響觀測精度，嚴格按精度要求控制各項限差。

(3)數據處理及分析

1)數據傳輸及平差計算：觀測記錄采用全站儀記錄程序進行，觀測時可完成各項限差指標控制，觀測完成后形成電子原始觀測文件，通過數據傳輸處理軟件傳輸至計算機.使用控制網平差軟件進行嚴密平差，得出各點坐標。

2)平差計算要求①平差前對控制點穩定性進行檢驗，對各期相鄰控制點間的夾角、距離進行比較，確保起算數據的可靠性；②使用測量控制網平差軟件按嚴密平差的方法進行計算；③平差后數據取位應精確到0.1mm。

通過各期變形觀測點二維平面坐停牌，計算投影至垂直、平行于基坑方向的矢量位移，并計算各期階段變形量、階段變形速率、累計變形量等數據。

3)變形數據分析

觀測點變形分析過程中，正值代表向基坑內垂直變化，負值代表向基坑外垂直變化。
