鋼筋應力計如何安裝及監測

(1)測點布置原則

樁內鋼筋應力監測為選測項目，按照施工設計圖紙要求布設，選擇具有代表性的圍護樁，在圍護樁的迎土側和開挖側各選一根主筋進行測點的布設。

(2)測點埋設及技術要求

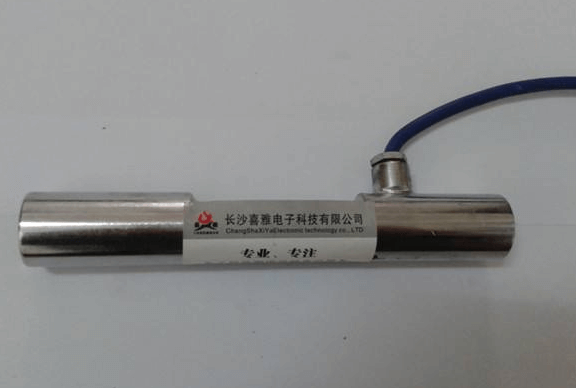

鋼筋計與被測鋼筋的常用鏈接方式有兩種。

方法一:

1)當工地上有直螺紋套絲機時，被測主筋未綁扎完成，將兩根被測鋼筋套絲后直接與鋼筋計兩端的鏈接鋼套旋緊，形成一根長鋼筋后將其就位到被測鋼筋籠或墻體主筋位置。

2)當工地上有直螺紋套絲機時，被測鋼筋籠或者墻體主筋已經綁扎完成，可在需要安裝的位置截取0.8?1.0m長鋼筋，將其截成兩根，再將兩根鋼筋套絲后與鋼筋計兩端的鏈接鋼套旋緊，形成一根長鋼筋后將其焊接到被截主筋位置。

3)焊接可采用對焊或搭接焊的方式，搭接長度要大于10倍的鋼筋直徑，還要給傳感器的部位澆水冷卻或用濕毛巾作降溫處理，使傳感器溫度不能過高，溫度過高會使傳感器損壞，注意不要在焊縫處澆水。

方法二：

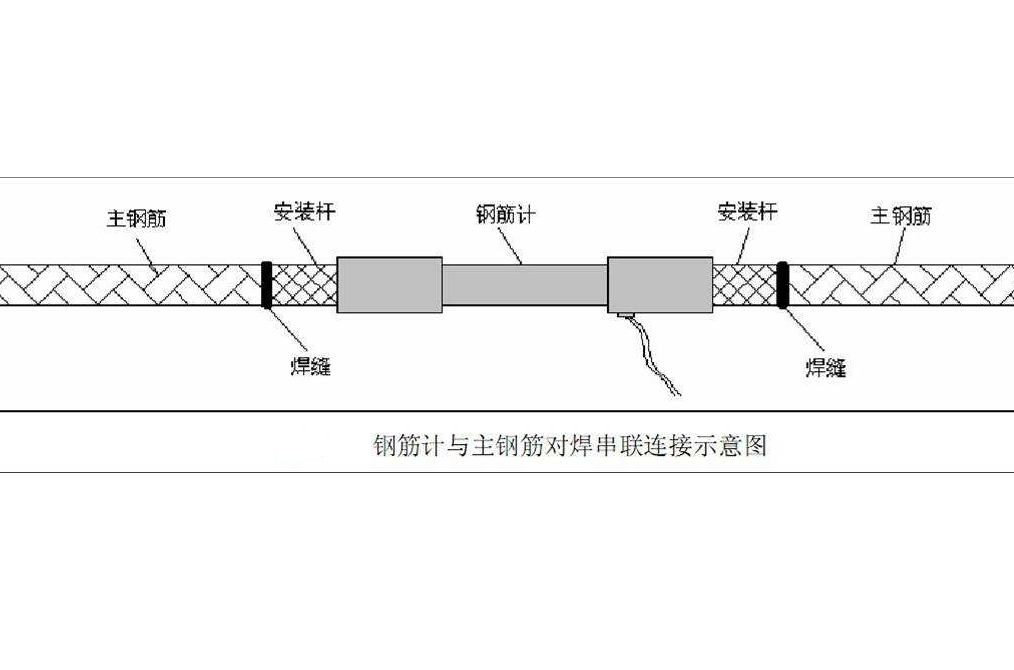

當工地上沒有直螺紋套絲機，被測鋼筋主筋未綁扎完成時，將兩根被測鋼筋焊接在鏈接鋼套上，焊接前先將鋼筋計的兩端連接鋼套擰下，分別與長筋焊接在一起，焊接可采用對焊、接口倒角電焊和熔槽焊，焊接一定要在同一軸線上焊接牢固，焊好后變形要小。角度大了要調整，使其盡量保持在同—軸線上冷卻后與鋼筋計旋緊，形成整體后將其安裝到所需要的主筋位置上。

當工地上沒有剝肋直螺紋套絲機，被測鋼筋主筋已綁扎完時.在鋼筋網準備安裝鋼筋計的部位截取0.8-1.0m長鋼筋（長度視配筋大小），將其截成兩根，將兩根被測截筋與鋼筋計的兩頭鏈接鋼套焊接。焊接前先將鋼筋計兩端的連接鋼套擰下，分別與截筋焊接在一起，焊接可采用對焊、接口倒角電焊和培槽焊，焊接一定要在同一軸線上焊接牢靠，焊好后變形要小。角度大了要調整，使其盡量保持在同一軸線上。

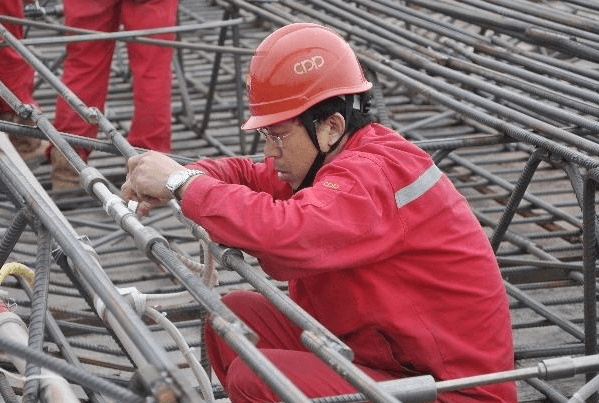

截筋與連接鋼套焊接好后，用管絲鉗擰緊，擰緊時不得將管絲鉗作用在鋼筋計的傳感器出線嘴部位上，否則鋼筋計會造成永久損壞。將接長截筋的鋼筋計搭焊在鋼筋網上，圖5-37鋼筋計安裝示意圖搭焊長度要大于10倍的鋼筋計直徑，同樣，焊接時要給傳感器的部位澆水冷卻，使傳感器溫度不要太高，溫度過高將會使傳感器造成永久損壞，但不得在焊縫處澆水。

(3)監測方法及數據采集

1)觀測儀器及方法

監測方法及數據采集與測土壓力相同。

2)監測觀測方法及數據采集技術要求

在基坑開挖前測試2?3次穩定值，取平均值作為計算應力變化的初始值。量測時盡量在相同的時間或溫度下量測，每次讀數均應記錄溫度測量結果，按設計量測頻率進行數據采集。

(4)數據處理及分析

分析與支撐軸力數據處理分析相同。
